Introduzione

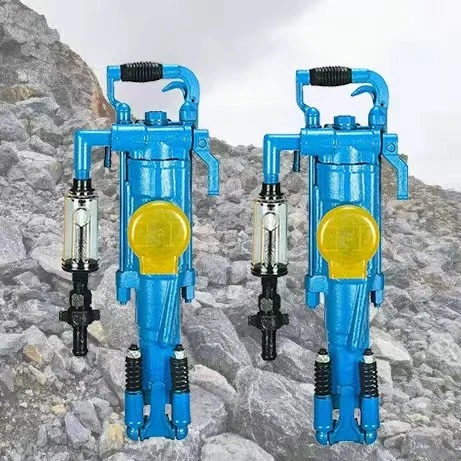

ILPerforatrice da roccia con gamba pneumatica YT28è una perforatrice pneumatica ampiamente utilizzata nelle applicazioni minerarie, di tunneling e di costruzione. Conosciuto per la sua efficienza e durata, il corretto funzionamento è essenziale per massimizzare le prestazioni e garantire la sicurezza. Questa guida fornisce istruzioni dettagliate-per-passo su come utilizzare e mantenere correttamente il tuoPerforatrice da roccia con gamba pneumatica YT28.
1. Componenti chiave della perforatrice da roccia YT28 Air Leg
Comprendere i componenti della macchina è fondamentale prima dell'utilizzo:
| Componente | Funzione |
|---|---|
| Testa di perforazione | Alloggia il pistone e l'acciaio per la perforazione a percussione |
| Gamba aerea | Fornisce forza di avanzamento e supporta l'allineamento della punta |
| Motore pneumatico | Alimenta il meccanismo di rotazione |
| Maniglia e controlli | Consente il controllo dell'operatore sulla perforazione e sull'avanzamento |
| Sistema di nebulizzazione dell'acqua | Controlla la polvere e raffredda la punta del trapano |
| Ingresso dell'aria | Si collega alla fornitura di aria compressa |
2. Lista di controllo pre-operativa
La sicurezza prima di tutto:
Indossa DPI adeguati: casco di sicurezza, occhiali, guanti, protezioni per l'udito e stivali-con punta in acciaio
Ispezionare l'area di lavoro per stabilità e pericoli
Garantire un'adeguata ventilazione negli spazi confinati
Ispezione dell'attrezzatura:
Controllare tutti i tubi dell'aria per perdite o danni
Verificare che il sistema di spruzzatura dell'acqua funzioni
Ispezionare l'acciaio del trapano per eventuali segni di usura o danni
Assicurarsi che la pressione dell'aria corrisponda ai requisiti della macchina (vedere la tabella seguente)
3. Specifiche tecniche e parametri operativi
| Parametro | Specifica | Gamma ottimale |
|---|---|---|
| Pressione dell'aria operativa | 0,5-0,63 MPa | 0,55-0,6MPa |
| Consumo d'aria | Inferiore o uguale a 80 L/s | 70-75 L/s |
| Diametro di foratura | 34-42mm | 38-40mm |
| Profondità massima di perforazione | 5 m | 3-4 m (per acciaio) |
| Peso della macchina | 26 chilogrammi | N/A |
| Frequenza dell'impatto | Maggiore o uguale a 37 Hz | 37-40 Hz |
| Coppia | Maggiore o uguale a 40 N·m | 40-45 N·m |
| Diametro del tubo dell'aria | 19 mm | 19-25 mm |
| Diametro del tubo dell'acqua | 13 mm | 13 mm |
4. Procedura operativa passo-passo-
Passaggio 1: connessione e configurazione
Collega ilPerforatrice da roccia con gamba pneumatica YT28ad un'alimentazione di aria pulita e asciutta con la pressione corretta
Collegare il tubo dell'acqua per l'abbattimento della polvere
Assicurarsi che tutte le connessioni siano sicure prima di iniziare
Passaggio 2: posizionamento del trapano
Posizionare l'acciaio da trapano contro la superficie della roccia con l'angolazione desiderata
Applicare una leggera pressione in avanti per innestare la gamba aerea
Mantieni una postura corretta del corpo: piedi alla larghezza delle spalle-distanziati, postura equilibrata
Passaggio 3: avvio dell'esercitazione
Aprire gradualmente la valvola dell'aria per avviare la rotazione
Applicare una pressione di alimentazione costante utilizzando il comando della gamba pneumatica
Lasciare che il trapano stabilisca un foro pilota prima di aumentare la forza
Passaggio 4: operazione di perforazione
Mantenere una pressione e un allineamento costanti
Monitorare la velocità di perforazione e regolare di conseguenza la forza di avanzamento
Utilizzare acqua nebulizzata continuamente per controllare la polvere
Per i fori profondi, ritrarre periodicamente per eliminare i residui
Passaggio 5: completamento e ritiro
Ridurre la pressione di alimentazione quando ci si avvicina alla profondità desiderata
Arrestare la rotazione prima di ritirare completamente l'acciaio della punta
Liberare il foro dai detriti prima dell'operazione successiva
5. Linee guida per la manutenzione
| Frequenza | Compiti di manutenzione |
|---|---|
| Quotidiano | Pulire le superfici esterne, controllare i tubi, ispezionare l'acciaio del trapano |
| Settimanale | Lubrificare le parti mobili, controllare le guarnizioni delle gambe dell'aria, ispezionare il sistema idrico |
| Mensile | Smontare e pulire i componenti interni, sostituire le parti usurate |
| Secondo necessità | Sostituire gli acciai da punta, riparare le perdite, eseguire la manutenzione del motore pneumatico |
Requisiti di lubrificazione:
Utilizzare olio per utensili pneumatici specifico per perforatrici da roccia
Aggiungere regolarmente olio al lubrificatore della linea dell'aria
Non operare mai senza una corretta lubrificazione
6. Risoluzione dei problemi comuni
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Bassa velocità di foratura | Pressione dell'aria insufficiente, pistone usurato | Controllare l'alimentazione dell'aria, ispezionare le parti interne |
| Vibrazioni eccessive | Punta in acciaio disallineata, parti usurate | Sostituire l'acciaio del trapano, controllare l'usura della boccola |
| La gamba aerea non si alimenta | Danni alla guarnizione, bassa pressione dell'aria | Sostituire le guarnizioni, verificare la pressione |
| Guasto al sistema idrico | Ugelli ostruiti, tubo danneggiato | Pulire gli ugelli, sostituire i tubi |
| Surriscaldamento | Lubrificazione insufficiente, uso continuo | Aggiungere lubrificante e attendere periodi di raffreddamento- |
7. Precauzioni di sicurezza
Non puntare mai il trapano verso se stessi o gli altri
Utilizzare sempre entrambe le mani durante l'utilizzoPerforatrice da roccia con gamba pneumatica YT28
Interrompere l'alimentazione dell'aria prima di effettuare regolazioni o riparazioni
Fare attenzione alle parti rotanti e alle superfici calde
Utilizzare solo parti di ricambio consigliate
Garantire una formazione adeguata prima dell'uso
8. Suggerimenti per l'ottimizzazione delle prestazioni
Mantenere l'alimentazione dell'aria pulita e asciutta per prevenire la corrosione interna
Utilizzare punte in acciaio affilate e dritte per ottenere le migliori prestazioni
Adatta la velocità di perforazione alla durezza della roccia
Mantenere una pressione dell'aria costante entro l'intervallo ottimale
Pulire accuratamente la macchina dopo ogni utilizzo
Conclusione
ILPerforatrice da roccia con gamba pneumatica YT28è uno strumento affidabile ed efficiente se utilizzato correttamente. Seguendo queste linee guida per l'installazione, il funzionamento e la manutenzione, è possibile garantire la massima produttività, una maggiore durata delle apparecchiature e, soprattutto, la sicurezza dell'operatore. Fare sempre riferimento al manuale del produttore per i dettagli tecnici specifici e consultare operatori esperti quando si impara a utilizzare questa attrezzatura.
